电缆型号

GJEFR(G)-3.6/6kV、6/10kV、8.7/10（15）kV和12/20kV

适用范围

产品适用于60米/分钟及以下快速移动的港口机械如起重机、集装箱吊机等，也可用于行驶大型设备和挖掘机、地面和井下采矿等有较高机械应力的场合。

注：产品在使用过程中不应承受除自身重量外的其它机械应力。

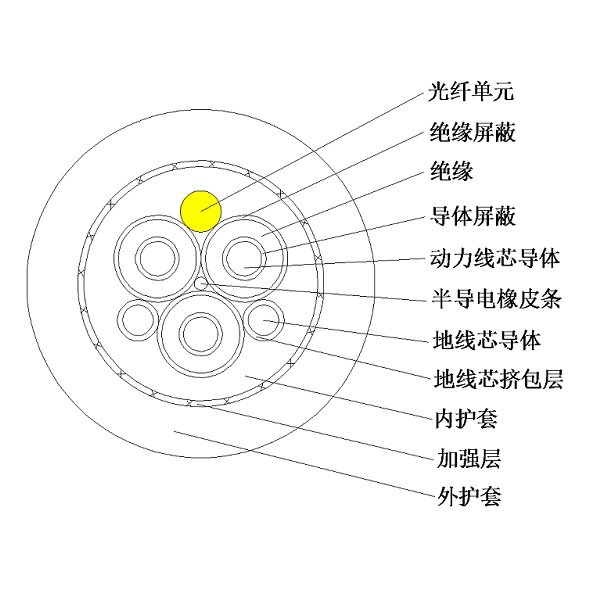

电缆结构

导体

第5种镀锡铜导体

导体屏蔽

绝缘

乙丙橡皮混合物（EPR）

绝缘屏蔽

地线芯导体外半导电层

光纤单元

松套单模或多模光纤

填充

中心半导电橡皮条

内护套

高强度氯丁橡胶（也可采用聚氨酯TPU）

加强层

芳纶纱稀疏编织

外护套

高强度氯丁橡胶（也可采用聚氨酯TPU）

产品标准

企业标准（根据DIN VDE 0250 p.813，GB/T 12706.2等标准制定）

规格范围

3+3芯：25~240mm²

3+2+1（光纤）芯：25~240mm²

内外护套颜色

●黑色或●红色

技术参数

额定电压（U₀/U）：3.6/6kV、6/10kV、8.7/10（15）kV和12/20kV

导体最高运行温度：+90℃

电缆导体允许短路温度：不超过250℃，持续时间不超过5秒。

电缆电磁屏蔽：采用对称三芯设计及紧密制造工艺，有效降低干扰。

电缆使用环境温度：-25℃～﹢70℃。当环境温度低于-25℃时，请咨询制造商。

电缆的内外护套结合紧密，外护套表面呈现特有的网状现象。

电缆具备单根阻燃、耐臭氧、耐油、耐紫外线和防潮湿等特性。

光纤单元用“光纤芯数×光纤规格”表示，光纤的种类有：1）多模光纤，50/125、62.5/125；2）单模光纤，9/125。

用户如有其他特殊要求，如环境温度低于-25℃、对电缆外径有要求、移动速度高于60m/min或需要增加控制线芯单元等，请咨询制造商。

规格（导体截面积和芯数）不限于样本所列，更多规格请咨询制造商。

最小弯曲半径

敷设电缆时的环境温度应不低于0℃，其最小弯曲半径：不小于12D，其中D为电缆外径。

敷设方式

穿管敷设、浅槽敷设、电缆沟敷设、隧道敷设等。
